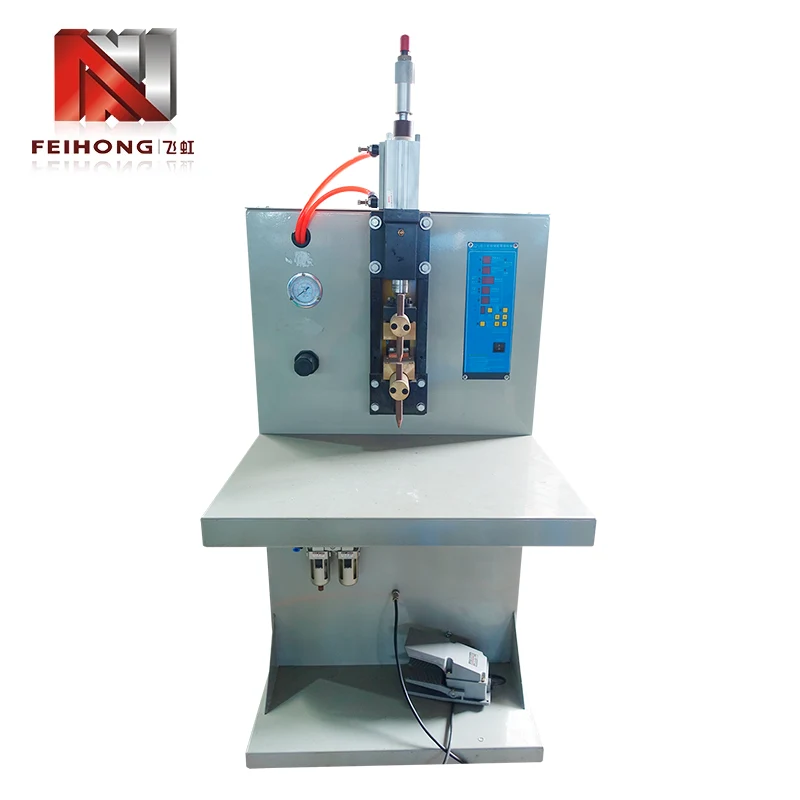

Soldador por puntos de almacenamiento de energía de descarga de condensadores

La soldadora por puntos con almacenamiento de energía por descarga de condensadores de Feihong está diseñada específicamente para la fabricación de tubos calefactores eléctricos, donde el cable de resistencia debe unirse de forma segura a los postes conductores y terminales. Como proveedor líder de líneas completas de producción de tubos calefactores, Feihong integra esta estación de soldadura con otros equipos principales. La máquina funciona con tensión trifásica de 380 V, trifásica de 220 V o monofásica de 220 V, con una potencia nominal de 2 KVA y un rango de voltaje de condensador ajustable de 0 a 435 V. Su principio de descarga de condensador almacena energía y la libera en un pulso controlado, produciendo fuertes enlaces metalúrgicos con zonas mínimas afectadas por el calor. Con un rendimiento comprobado de 30 000 piezas por turno, esta soldadora garantiza una producción de alto volumen manteniendo una calidad de unión constante.

Principio de soldadura de núcleo

La soldadora por puntos con almacenamiento de energía por descarga de condensador funciona según un principio comprobado que la diferencia de las soldadoras de resistencia convencionales de CA o CC. En lugar de un flujo de corriente continuo, carga un banco de condensadores a un voltaje preestablecido y luego descarga la energía almacenada a través de los electrodos de soldadura en milisegundos. Este enfoque ofrece varias ventajas distintas.

• 1. Liberación instantánea de energía:el banco de capacitores entrega un pulso de alta corriente (hasta miles de amperios) en una fracción de ciclo, creando un calor concentrado en el punto de contacto para una fusión rápida.
• 2. Control independiente de energía y tiempo:Los ajustes de voltaje (0‑435 V) regulan directamente la energía almacenada, mientras que la duración de la descarga está fijada por las características del condensador, lo que elimina complejos ajustes de sincronización.
• 3. Disipación de calor reducida:Debido a que el pulso es extremadamente corto, el material circundante permanece frío, evitando la oxidación o el recocido del cable de resistencia y los postes de plomo.
• 4. Formación consistente de pepitas de soldadura:cada descarga entrega energía idéntica, asegurando que cada soldadura tenga la misma profundidad y fuerza de penetración, independientemente de la habilidad del operador.

Este principio hace que el soldador sea particularmente adecuado para la fabricación de tuberías de calefacción, donde la consistencia de la soldadura afecta directamente la resistencia eléctrica y la longevidad del producto final.

Comparación de rendimiento con soldadores tradicionales

Al comparar el soldador con alternativas convencionales, varias métricas clave de rendimiento resaltan su superioridad. La siguiente tabla contrasta esta máquina con soldadores de resistencia típicos de CA y CC utilizados en aplicaciones similares.

Esta comparación demuestra que la soldadora por puntos con almacenamiento de energía por descarga de condensador ofrece un equilibrio único entre precisión, eficiencia y confiabilidad, lo que la convierte en la opción preferida para los fabricantes de tuberías de calefacción que requieren una calidad constante de las juntas en tiradas de producción largas.

Escenarios de aplicación

El soldador se utiliza ampliamente en la producción de tubos calefactores eléctricos, pero su versatilidad se extiende a otras tareas de unión de metales. Feihong® ha diseñado esta máquina para adaptarse a diversas piezas de trabajo manteniendo sus ventajas principales.

• 1. Cable de resistencia a la barra conductora:la aplicación principal, que garantiza conexiones de baja resistencia para elementos calefactores utilizados en calentadores de agua, hornos y hornos industriales.
• 2. Poste conductor al terminal:esencial para ensamblar bloques de terminales donde la resistencia mecánica y la conductividad eléctrica son críticas.
• 3. Soldadura de chapa de espesor fino:Adecuado para soportes, protectores y soportes de sensores de hasta 1,5 mm de espesor, utilizando ajustes de voltaje reducido.
• 4. Soldadura por puntos de componentes pequeños:Se puede utilizar para fijación temporal o premontaje en la fabricación de automóviles y electrodomésticos.

Estos escenarios se benefician de la capacidad del soldador para entregar un pulso preciso y repetible que minimiza la distorsión térmica, un problema común con los métodos de soldadura de corriente continua.

Garantía de calidad y pruebas de fábrica

Feihong® fabrica equipos de tubos calefactores desde 1992 y opera seis talleres dedicados a mecanizado, montaje eléctrico, pruebas y logística. Cada soldador se somete a rigurosos controles de calidad para garantizar que cumple con las demandas de una producción continua.

• 1. Trazabilidad de los componentes:Todos los condensadores, válvulas neumáticas y transformadores provienen de proveedores certificados y se inspeccionan a su llegada.
• 2. Control del proceso de montaje:Cada máquina es construida por técnicos experimentados siguiendo instrucciones de trabajo estandarizadas, con inspecciones intermedias en cada etapa.
• 3. Prueba de funcionamiento durante 24 horas:Antes del envío, cada unidad ejecuta un ciclo de soldadura continuo con cargas de producción simuladas para verificar la estabilidad y la consistencia de la soldadura.
• 4. Certificado de calibración:Cada máquina viene con un informe de prueba que muestra la precisión real del voltaje del capacitor, la fuerza del electrodo y el tiempo del ciclo.

Este sistema integral de garantía de calidad garantiza que cada soldador que sale de la fábrica de Feihong® funcione de manera confiable desde el primer día, con un mínimo esfuerzo de puesta en servicio requerido.

Personalización y soporte posventa

Feihong® comprende que cada línea de producción tiene requisitos únicos. Para la soldadora por puntos con almacenamiento de energía por descarga de condensador, ofrecemos varias opciones de personalización y un sólido paquete posventa para que sus operaciones funcionen sin problemas.

• 1. Diseño de electrodos:Podemos fabricar formas y materiales de electrodos personalizados según la geometría de su pieza de trabajo y las especificaciones de soldadura.
• 2. Ajuste del rango de voltaje:A pedido, el banco de capacitores se puede sintonizar para requisitos de voltaje específicos fuera del rango estándar de 0‑435 V.
• 3. Instalación y formación:Brindamos supervisión en el sitio y capacitación de operadores, junto con guías y manuales detallados en video.
• 4. Disponibilidad de repuestos:Mantenemos un inventario local de electrodos, sellos, condensadores y tableros de control para minimizar el tiempo de inactividad.
• 5. Garantía:Cobertura de 12 meses en todos los componentes eléctricos y mecánicos (excepto consumibles).

Con las décadas de experiencia y compromiso de atención al cliente de Feihong®, puede confiar en nosotros como socio a largo plazo para sus necesidades de soldadura.

Preguntas frecuentes

P: ¿Cuál es el espesor máximo de material que se puede soldar?
R: La máquina está diseñada principalmente para soldar alambre de resistencia (hasta 2,5 mm de diámetro) y láminas de metal delgadas de hasta 1,5 mm. Para materiales más gruesos, recomendamos consultar a nuestro equipo de ingeniería para evaluar la viabilidad de modificar la fuerza del electrodo y los ajustes de voltaje.

P: ¿Se puede utilizar la soldadora para aplicaciones que no sean de tuberías de calefacción?
R: Sí, el principio de descarga del condensador funciona bien para cualquier soldadura por resistencia de piezas pequeñas donde se requiere un aporte de calor controlado. Muchos clientes lo utilizan para soldar pestañas de baterías, conectar sensores y ensamblar componentes electrónicos.

P: ¿Cuánto tiempo lleva recargar el capacitor entre soldaduras?
R: El ciclo de carga suele ser de 0,8 a 1,2 segundos, lo que permite una producción nominal de 30 000 soldaduras por turno de 8 horas. El tiempo de recarga real depende del voltaje establecido y de la calidad de la energía de entrada.

P: ¿Feihong® proporciona condensadores de repuesto y cuánto cuestan?
R: Sí, disponemos de bancos de condensadores de repuesto. Los precios varían según la capacidad y el voltaje nominal. Comuníquese con nuestro equipo de ventas para obtener una cotización actual basada en el número de serie de su máquina.

P: ¿Qué mantenimiento se requiere diariamente?
R: El mantenimiento diario incluye limpiar los electrodos, verificar la presión del aire neumático e inspeccionar visualmente los cables y las conexiones. El mantenimiento semanal implica lubricar las piezas móviles y comprobar que los terminales del condensador estén apretados. En el manual del usuario se incluye un programa de mantenimiento detallado.
