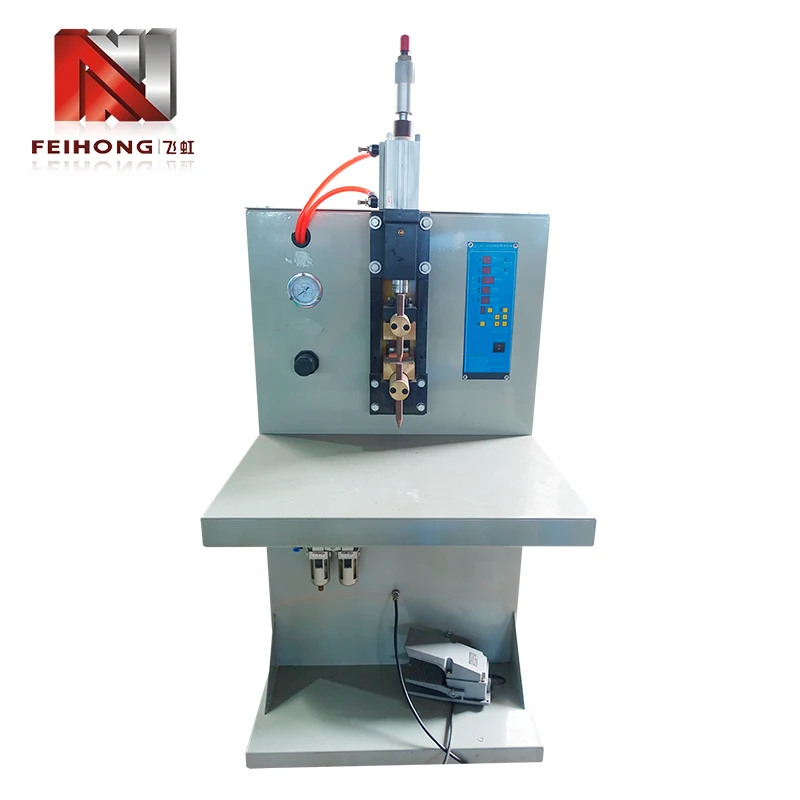

Soldador por puntos para soldar postes de plomo y terminales

La soldadora por puntos de Feihong® para soldar postes de plomo y terminales está diseñada específicamente para fabricantes de tubos calefactores eléctricos que requieren una consistencia absoluta en las juntas entre barras de plomo (o postes de plomo) y terminales. Como proveedor de líneas completas de producción de tubos calefactores, Feihong® integra esta soldadora con estaciones de prueba, sellado y llenado de tubos. La máquina acepta alimentación trifásica de 380 V, trifásica de 220 V o monofásica de 220 V, con una potencia nominal de 2 KVA y tensión de condensador continuamente ajustable de 0 a 435 V. Su sistema de fuerza de electrodo neumático, combinado con una descarga rápida del condensador, proporciona un pulso de corta duración que crea una soldadura de estado sólido con una zona mínima afectada por el calor, preservando la resistencia mecánica del poste principal y al mismo tiempo garantizando una resistencia de contacto eléctrico por debajo de 100 µΩ. Con un rendimiento comprobado de 30 000 uniones por turno de 8 horas, este soldador satisface las demandas de volumen de la producción de tuberías de calefacción a gran escala, mientras que su repetibilidad reduce el retrabajo y las fallas en el campo.

El papel fundamental de las soldaduras de postes de plomo en el rendimiento del calentador

En un tubo calefactor, la conexión entre el cable de resistencia interna y el terminal externo es la interfaz más propensa a fallas. Una junta de alta resistencia genera calor local, acelera la oxidación y, finalmente, abre el circuito. Esta soldadora aborda estos modos de falla a través de tres opciones de diseño enfocadas.

• 1. Precisión energética:la configuración de voltaje del capacitor (0‑435 V) permite un ajuste fino para diferentes combinaciones de materiales; por ejemplo, los terminales de alambre de níquel-cromo a cobre requieren menos energía que los de acero inoxidable a cobre.
• 2. Estabilidad de la fuerza del electrodo:El sistema neumático mantiene una presión de sujeción constante (±2%) independientemente de las fluctuaciones del aire del taller, lo que garantiza una resistencia de contacto constante antes de la descarga.
• 3. Control de duración del pulso:El tiempo de descarga fijo (≈8 ms) está optimizado para piezas de sección delgada, evitando la fusión y logrando una fusión completa.

Estas características se traducen directamente en tasas de rechazo más bajas y una vida útil más larga del calentador, que son las principales prioridades para los fabricantes de tubos calefactores.

Configuración y mantenimiento de electrodos para soldadura de terminales

Los soldadores por puntos para soldar postes de plomo y terminales suelen estar hechos de latón o cobre estañado, que tienen propiedades térmicas diferentes a las de los postes de plomo. El diseño y mantenimiento adecuados de los electrodos son esenciales para lograr soldaduras consistentes sin adherencias ni muescas excesivas. Los ingenieros de aplicaciones de Feihong® recomiendan las siguientes prácticas.

• 1. Selección del material del electrodo:para terminales a base de cobre, el cobre reforzado con dispersión (p. ej., Cu‑Al₂O₃) ofrece el mejor equilibrio entre conductividad y resistencia a la deformación; para terminales de acero, se prefiere el tungsteno-cobre.
• 2. Geometría de la punta:un radio pequeño (R2-R3) en el electrodo superior concentra la corriente para obtener una pepita uniforme, mientras que el electrodo inferior debe ser plano o ligeramente abovedado para soportar el poste del cable sin doblarse.
• 3. Limpieza y vestir:La acumulación de óxido en la punta aumenta la resistencia de contacto y provoca salpicaduras. Un ligero vendaje cada 500-800 soldaduras con una lima fina o un electrodo restaura la forma y elimina los contaminantes.
• 4. Agua de refrigeración (opcional):Para ciclos continuos de alto rendimiento, se encuentran disponibles portaelectrodos enfriados por agua para evitar el sobrecalentamiento y reducir el desgaste de las puntas.

La adopción de estas pautas ayuda a mantener la calidad de la soldadura en tiradas de producción largas y extiende la vida útil de los electrodos, lo que reduce los costos de consumibles y el tiempo de inactividad.

Ajuste de parámetros para diferentes pares de materiales

La versatilidad de esta soldadora proviene de su voltaje capacitor ajustable y presión neumática. Sin embargo, encontrar la combinación óptima para un par de materiales específico requiere pruebas sistemáticas. La siguiente tabla proporciona puntos de partida basados ​​en materiales comunes de tubos calefactores.

Material del poste principal	Material de terminales	Voltaje del condensador (V)	Fuerza del electrodo (kN)
Aleación de Ni‑Cr (ø2,5 mm)	Latón (t=0,8mm)	280‑320	1.8‑2.2
Acero inoxidable (ø3,0mm)	Cobre (t=1,0 mm)	340‑380	2,0‑2,5
Acero revestido de cobre (ø2,0 mm)	Cobre estañado	220‑260	1,5‑1,8
Inconel (ø2,8mm)	Acero niquelado	300‑350	2.2‑2.6

Estos valores son sugerencias iniciales; Los ajustes finales deben validarse comprobando el diámetro de la pepita de soldadura (objetivo 1,2‑1,5 × diámetro del alambre) y la resistencia a la prueba de tracción. Feihong® proporciona optimización de parámetros in situ como parte de nuestro servicio de puesta en servicio.

Aumentos de productividad y ejemplos de casos reales

El cambio de una soldadora por puntos de CA convencional a esta máquina de descarga por condensador a menudo produce mejoras inmediatas tanto en velocidad como en calidad. Una planta de tubos calefactores de tamaño mediano en Guangdong reemplazó tres unidades más antiguas con dos máquinas FH-149A y logró los siguientes resultados en un período de seis meses.

• 1. Aumento del rendimiento:Cada máquina produce constantemente 30.000 soldaduras por turno, igualando la producción anterior de 1,5 máquinas, liberando así espacio.
• 2. Reducción de chatarra:la tasa de rechazo de la soldadura de postes de plomo se redujo del 1,8% al 0,2%, ahorrando aproximadamente 120.000 tubos terminados al año.
• 3. Ahorro de energía:El principio de descarga de condensador consume un 40% menos de energía por soldadura en comparación con las antiguas unidades de aire acondicionado, lo que reduce las facturas de electricidad en más de 2.000 dólares al año.
• 4. Aceptación del operador:Los sencillos controles de dial de voltaje y manómetro redujeron el tiempo de entrenamiento de dos días a cuatro horas.

Estos beneficios tangibles demuestran que la inversión en un soldador especializado se amortiza rápidamente y al mismo tiempo mejora la estabilidad general de la producción.

Pruebas de fábrica y certificaciones de calidad

Cada máquina que sale de la fábrica de Feihong® se somete a un protocolo de prueba integral que simula las condiciones de producción reales. Nuestros seis talleres dedicados (mecanizado, montaje eléctrico, devanado de transformadores, formación de condensadores, pintura y montaje final) nos permiten controlar la calidad desde las materias primas hasta el producto terminado.

• 1. Prueba del banco de condensadores:cada condensador se mide en cuanto a ESR y capacitancia; el banco ensamblado se somete a 500 ciclos de carga-descarga a voltaje máximo para verificar la estabilidad.
• 2. Prueba del circuito neumático:Se comprueba la linealidad y repetibilidad de la carrera y la presión del cilindro utilizando un manómetro calibrado.
• 3. Prueba de rendimiento de soldadura:se suelda un conjunto de muestras de prueba estándar (cable de Ni‑Cr a terminal de cobre); el diámetro de la pepita y la resistencia a la tracción se registran y deben cumplir con las especificaciones internas.
• 4. Seguridad eléctrica:La resistencia de aislamiento, la rigidez dieléctrica y la continuidad de tierra se prueban de acuerdo con IEC 60204‑1.

Cada soldador por puntos para soldar postes de plomo y terminales viene con un certificado de prueba y una garantía de 12 meses que cubre todas las piezas sin desgaste. También mantenemos un inventario local de repuestos para un reemplazo rápido.

Preguntas frecuentes sobre soldadura de terminales

P: ¿Cómo evito que las terminales se decoloren después de soldar?
R: La decoloración es causada por la oxidación por calor excesivo. Reduzca el voltaje del capacitor en pasos de 10 voltios hasta que la soldadura aún sea fuerte pero la terminal conserve su color original. Además, asegúrese de que la fuerza del electrodo sea suficiente para mantener un buen contacto; una fuerza baja puede provocar formación de arcos y sobrecalentamiento.

P: ¿Puede este soldador manejar postes de plomo con soldadura o revestimiento previamente aplicado?
R: Sí, pero es posible que necesite ajustar el voltaje un poco más bajo (entre un 10 y un 15 %) porque el revestimiento puede reducir la resistencia de contacto. Es recomendable limpiar el revestimiento del área de soldadura si es posible, o realizar una prueba para determinar los parámetros óptimos.

P: ¿Con qué frecuencia debo reemplazar el banco de capacitores?
R: Con un uso normal (30 000 soldaduras/turno, un solo turno), los capacitores electrolíticos tienen una vida útil de aproximadamente 5 a 7 años o 1 millón de ciclos de carga. Recomendamos una verificación de capacitancia anual; si el valor cae más del 15%, se recomienda reemplazarlo.

P: ¿Cuál es la cantidad mínima de pedido para esta máquina?
R: No hay MOQ para el modelo estándar. Vendemos unidades individuales y paquetes de líneas de producción. Póngase en contacto con nuestro equipo de ventas para conocer los plazos de entrega y los precios.
