Máquina de soldadura por puntos de resistencia al almacenamiento de energía

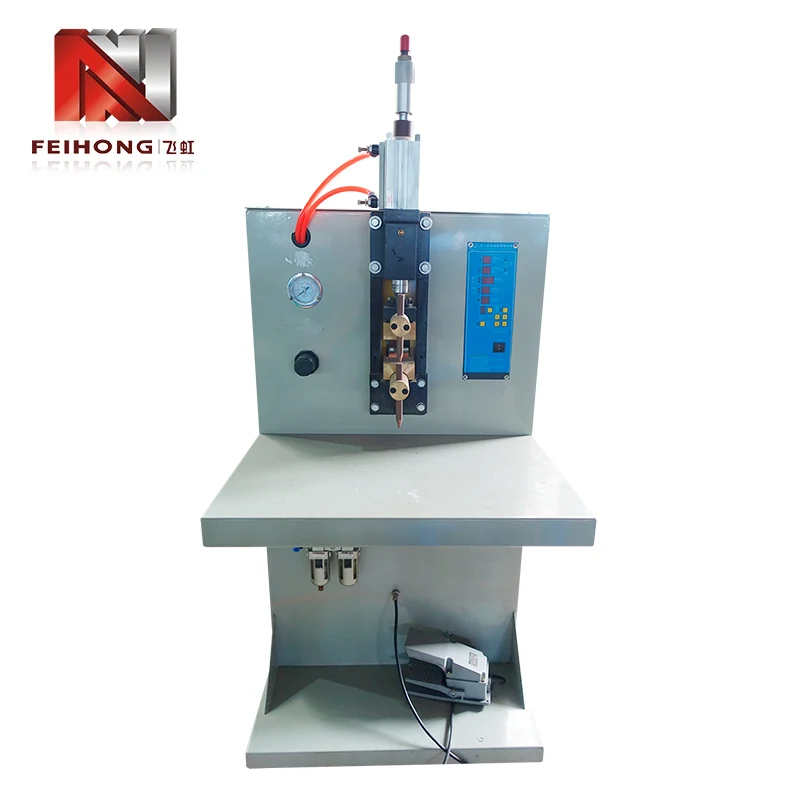

Feihong® es una fábrica establecida de máquinas de soldadura por puntos por resistencia al almacenamiento de energía que presenta la FH-149A, una soldadora por resistencia de descarga de capacitores accionada neumáticamente y diseñada específicamente para los requisitos de unión específicos de la producción de tubos calefactores eléctricos. Fabricada por Zhaoqing Feihong Machinery & Electrical Co., Ltd., una empresa fundada en 1992 con décadas de dedicación a soluciones completas de equipos de tubos calefactores, esta máquina aborda las tareas esenciales de soldadura entre cables de resistencia y postes conductores, y entre postes conductores y terminales que definen el conjunto del elemento calefactor.

Introducción a la máquina

El FH-149A pertenece a la familia de soldadura por puntos por resistencia, pero emplea una arquitectura de almacenamiento de energía que difiere de los soldadores por resistencia de CA estándar. En lugar de extraer corriente continua directamente de la red eléctrica durante la soldadura, la máquina primero carga un banco de condensadores interno a un nivel de voltaje preseleccionado y luego libera esa energía almacenada en un único y rápido pulso a través de los electrodos de soldadura.

Este enfoque de almacenamiento de energía ofrece varias ventajas inherentes a la soldadura por resistencia. El pulso corto y de alta energía crea una zona de calor concentrado en la interfaz de soldadura, formando rápidamente una pepita de soldadura sólida y limitando la propagación del calor al material base circundante. Para cables de resistencia delgados y postes de plomo de pequeño diámetro que se encuentran comúnmente en elementos calefactores, esta entrada de calor controlada ayuda a prevenir el sobrecalentamiento o quemaduras que pueden ocurrir con métodos de soldadura de mayor duración.

La actuación neumática maneja el movimiento del electrodo y la aplicación de fuerza, asegurando que la presión descendente permanezca estable de una soldadura a otra. La fuerza constante del electrodo es un parámetro crítico en la calidad de la soldadura por puntos por resistencia, ya que afecta directamente la resistencia de contacto, la generación de calor y la formación final de pepitas.

Características principales

La máquina de soldadura por puntos con resistencia al almacenamiento de energía incorpora características de diseño adaptadas a las demandas de los entornos de fabricación de tubos calefactores:

1. Tecnología de descarga de condensadores:El suministro de energía almacenada proporciona una corriente de soldadura estable y repetible independientemente de las fluctuaciones del voltaje de la red, lo que garantiza resultados consistentes en tiradas de producción extendidas.

2. Salida de energía ajustable:El voltaje de carga del condensador varía continuamente de 0 a 435 V, lo que brinda a los operadores un control preciso sobre la energía de soldadura para adaptarlos a diferentes calibres de cables y dimensiones de los postes conductores.

3. Sistema de accionamiento neumático:Los electrodos controlados neumáticamente brindan una presión uniforme en cada ciclo de soldadura, lo que reduce la fatiga del operador y elimina la variabilidad de la presión manual en configuraciones de soldadura manual.

4. Compatibilidad multivoltaje:Configurable para energía de entrada trifásica de 380 V, trifásica de 220 V o monofásica de 220 V para adaptarse a la infraestructura eléctrica de las instalaciones de fabricación en diferentes regiones del mundo.

5. Operación sencilla:Los controles intuitivos y un principio de funcionamiento simple significan que se requiere una capacitación mínima para los operadores de la línea de producción, lo que respalda una implementación más rápida en instalaciones de fabricación nuevas o en expansión.

Parámetros de rendimiento

A continuación se detallan las especificaciones técnicas clave del sistema de soldadura por puntos por resistencia FH-149A, todas extraídas de la documentación oficial del equipo Feihong:

Con una potencia nominal de 2 KVA, la máquina funciona con una demanda de red relativamente baja y, al mismo tiempo, proporciona la alta corriente instantánea necesaria para soldaduras por puntos de calidad, un beneficio característico de los sistemas de soldadura con almacenamiento de energía capacitivo.

Aplicaciones de soldadura

La máquina de soldadura por puntos por resistencia con almacenamiento de energía realiza un conjunto específico de operaciones de unión dentro del flujo de trabajo de producción de tubos calefactores, cada una de las cuales representa un paso crítico en el ensamblaje terminado del elemento calefactor.

Alambre de resistencia para unir postes de plomo

Dentro de cada tubo calefactor eléctrico, un cable de resistencia recto o enrollado genera calor cuando la corriente eléctrica lo atraviesa. Este cable de resistencia debe conectarse de forma segura a postes conductores (también llamados barras conductores) que transportan corriente desde terminales externos al elemento calefactor. El FH-149A crea uniones soldadas fuertes y de baja resistencia entre estos componentes, lo que garantiza una transferencia de energía eficiente y una larga vida útil del tubo calefactor terminado.

Juntas de terminal a terminal

En los extremos exteriores del tubo calefactor, los postes conductores se conectan a terminales: los puntos de conexión donde el elemento calefactor interactúa con el cableado eléctrico externo. Una soldadura confiable en esta unión es esencial para evitar conexiones sueltas, resistencia excesiva y sobrecalentamiento durante el funcionamiento en el mundo real. La máquina también produce soldaduras consistentes y mecánicamente robustas para esta aplicación.

Alcance de la industria

Los tubos calefactores fabricados con el apoyo de este equipo sirven tanto para el mercado industrial como para el civil. Las aplicaciones industriales se centran principalmente en sistemas de calefacción por cable, mientras que las aplicaciones civiles cubren electrodomésticos y productos de calefacción de uso diario. Los equipos Feihong apoyan a los fabricantes que atienden a ambos segmentos del mercado de elementos calefactores.

Capacidad de producción

Feihong mantiene una operación de fabricación integrada verticalmente en Zhaoqing, provincia de Guangdong, China. La fábrica alberga seis áreas de taller distintas que en conjunto cubren cada etapa de la producción de equipos, desde la preparación inicial de la materia prima hasta las pruebas finales de la máquina ensamblada.

1. Taller de corte de materia prima:Prepara existencias de metal y piezas en bruto de componentes para el mecanizado y la fabricación posteriores.

2. Centro de mecanizado:Realiza mecanizado de precisión de componentes mecánicos críticos utilizados en máquinas de soldar y otros equipos de tubos calefactores.

3. Taller de producción de moldes:Produce herramientas, troqueles y accesorios personalizados internamente para respaldar la construcción de equipos estándar y especializados.

4. Sala de locomotoras de llenado de polvo:Área dedicada de montaje y prueba para equipos de llenado de polvo utilizados en líneas de fabricación de tubos calefactores.

5. Sala de locomotoras de encogimiento de tuberías:Espacio de trabajo especializado para la producción y calibración de maquinaria de retracción de tuberías.

6. Taller de montaje de máquinas:Montaje final, cableado eléctrico, pruebas funcionales y verificación de calidad de máquinas completadas antes del envío.

Seguro de calidad

Feihong aplica un enfoque de calidad en todas las actividades de fabricación de equipos. La empresa ha construido su reputación sobre la base de operaciones basadas en la integridad y el rendimiento confiable de los equipos, ganándose la confianza de los fabricantes de tubos calefactores que dependen de resultados de producción consistentes.

Debido a que Feihong se especializa exclusivamente en equipos de fabricación de tubos calefactores eléctricos, en lugar de producir maquinaria industrial genérica, el equipo de ingeniería mantiene una profunda experiencia en aplicaciones específicas. Cada decisión de diseño sobre la FH-149A se evalúa en función de los requisitos reales de producción de tubos calefactores, lo que da como resultado una máquina que se alinea estrechamente con las necesidades reales de la fábrica en lugar de las especificaciones de soldadura teóricas.

Los clientes son bienvenidos y alentados a visitar la fábrica de Feihong para inspeccionar equipos, revisar procesos de fabricación y discutir detalles técnicos directamente con el equipo de ingeniería. La participación directa de la fábrica ayuda a los compradores a verificar la calidad de construcción y garantizar que el equipo cumpla con sus requisitos de producción específicos antes de realizar un pedido.

Más allá de los modelos estándar, Feihong tiene una trayectoria comprobada en la investigación y el desarrollo de equipos de tubos calefactores personalizados con estructuras especializadas para satisfacer los requisitos individuales de los clientes. Los proyectos personalizados anteriores incluyen equipos de tubos de calefacción industriales, equipos de tubos de calefacción civiles, equipos de tubos de calefacción de canal caliente y equipos de tubos de calefacción para aplicaciones de maquinaria aeroespacial y militar.

Preguntas comunes

P: ¿Qué tipo de soldadura realiza el FH-149A?

R: El FH-149A realiza soldadura por puntos con resistencia al almacenamiento de energía, también conocida como soldadura por puntos con descarga de condensador. Utiliza energía eléctrica almacenada en condensadores para generar un pulso corto de alta corriente que crea una pepita soldada entre dos superficies metálicas en los puntos de contacto de los electrodos.

P: ¿Esta máquina es adecuada para soldar materiales distintos de cables de resistencia y postes de plomo?

R: El FH-149A está diseñado y configurado específicamente para dos operaciones de soldadura principales en la fabricación de tubos calefactores: soldadura de cable de resistencia a poste conductor (barra conductora) y soldadura de poste conductor a terminal. Para otras aplicaciones de soldadura, recomendamos discutir sus requisitos específicos con Feihong para evaluar la idoneidad del equipo.

P: ¿Cómo se garantiza la resistencia y la calidad de la soldadura?

R: La calidad de la soldadura se controla mediante dos parámetros principales ajustables: voltaje de carga del capacitor (0 a 435 V), que determina la energía total entregada por soldadura, y presión del electrodo neumático, que controla la fuerza de contacto. Cuando se configura correctamente para los materiales específicos que se unen, la máquina produce soldaduras consistentes y repetibles en todas las series de producción.

P: ¿Cuál es la tasa de producción esperada?

R: En condiciones operativas estándar con un operador experimentado, el FH-149A puede procesar aproximadamente 30 000 piezas durante un turno de 8 horas. El rendimiento real depende de factores que incluyen la complejidad de la pieza de trabajo, el nivel de habilidad del operador y la eficiencia de la preparación del material.

P: ¿Se puede adaptar la máquina a diferentes sistemas de energía de fábrica?

R: Sí, el FH-149A admite múltiples configuraciones de voltaje de entrada: trifásico de 380 V, trifásico de 220 V y monofásico de 220 V. Esto permite la implementación en instalaciones de fabricación con diferentes estándares de suministro eléctrico en varios países.

P: ¿Puedo visitar la fábrica de Feihong antes de realizar el pedido?

R: Ciertamente. Feihong da la bienvenida a los clientes potenciales a visitar la fábrica en Zhaoqing, Guangdong, China. Durante su visita podrá inspeccionar el equipo terminado, observar el proceso de fabricación en los seis talleres y discutir las especificaciones técnicas directamente con nuestro personal de ingeniería.

Comentarios finales

La máquina de soldadura por puntos por resistencia con almacenamiento de energía modelo FH-149A de Feihong es una solución especialmente diseñada para las dos operaciones críticas de soldadura por resistencia requeridas en la producción de tubos calefactores eléctricos. Combinando la tecnología de almacenamiento de energía de descarga de condensador con control de electrodo neumático, la máquina ofrece soldaduras consistentes y de alta calidad con una capacidad nominal de 30.000 piezas por turno de 8 horas. Respaldado por una instalación de fabricación con seis talleres especializados y más de 30 años de experiencia en equipos de tubos de calefacción, Feihong ofrece a los fabricantes de tubos de calefacción equipos confiables respaldados por un profundo conocimiento de las aplicaciones. Ya sea que esté equipando una nueva línea de producción o reemplazando equipos de soldadura antiguos, el FH-149A ofrece el rendimiento, la capacidad de ajuste y la simplicidad operativa de la que dependen los fabricantes de elementos calefactores.

Lo invitamos a contactar a Feihong para una consulta técnica detallada o para concertar una visita a la fábrica y una demostración del equipo.
