¿Cómo transforma una dobladora de tubos planos la fabricación de tubos industriales?

1. ¿Qué es exactamente una dobladora de tubos planos y cómo funciona?

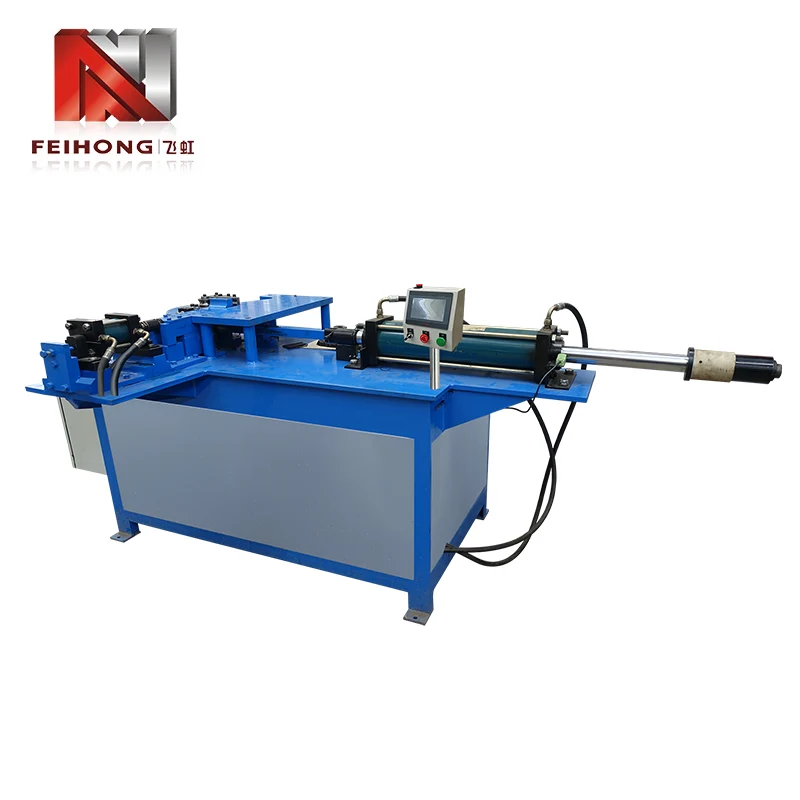

A Dobladora de tubos planoses una máquina especializada diseñada para doblar tubos rectangulares, cuadrados u ovalados a lo largo de un solo plano sin colapsar la sección transversal. A diferencia de las dobladoras de tubos redondos que utilizan mandriles y matrices limpiadoras para mantener perfiles circulares, el doblado de tubos planos requiere herramientas cuidadosamente adaptadas que soporten las caras más anchas del tubo y al mismo tiempo permitan que los bordes más estrechos se deformen de forma controlada. El desafío fundamental radica en gestionar el estiramiento y la compresión diferenciales que se producen a lo ancho de una sección plana: la pared exterior se alarga mientras la pared interior se comprime y, sin el soporte adecuado, el tubo se pandeará o arrugará.

El principio de funcionamiento se centra en tres elementos principales: el troquel de doblado (o molde), el troquel de sujeción y el troquel de presión. El tubo se fija entre la abrazadera y los troqueles de doblado y luego se gira alrededor del radio del troquel de doblado. Para perfiles planos, el troquel de curvado incorpora una ranura que coincide con las dimensiones externas del tubo, proporcionando soporte lateral para evitar que las caras más anchas colapsen hacia adentro. Algunas máquinas avanzadas también emplean untroquel del limpiaparabrisasque se desliza a lo largo del radio interior del tubo para eliminar las arrugas, y unánima(aunque menos común para secciones planas) se puede insertar para soportar la cavidad interna si el tubo es hueco. Por lo general, todo el proceso se acciona hidráulica o eléctricamente, con controles CNC que permiten una repetibilidad precisa de los ángulos y secuencias de doblado de varios pasos.

Una de las características definitorias de unDobladora de tubos planoses su capacidad para producir curvaturas con una distorsión mínima manteniendo tolerancias estrictas. Esto se logra a través decompensación controlada del springback—la máquina se dobla ligeramente más allá del ángulo objetivo, sabiendo que el material se relajará en una cantidad predecible. Las unidades modernas integran sensores que miden los ángulos de curvatura reales en tiempo real y ajustan dinámicamente la posición del ariete, asegurando que cada pieza coincida con el modelo CAD dentro de ±0,5 grados. La combinación de construcción robusta y control inteligente hace que este equipo sea indispensable para una fabricación de alta calidad.

2. ¿Qué industrias dependen más del doblado de tubos planos?

El doblado de tubos planos no es un proceso de nicho: está integrado en las cadenas de suministro de múltiples industrias pesadas. Los siguientes sectores dependen deDobladora de tubos planosequipos para producir componentes estructurales y estéticos que no se pueden lograr con tubos redondos.

• Automoción y transporte:Los marcos de chasis, las jaulas antivuelco, las estructuras de los asientos y los componentes del sistema de escape suelen utilizar tubos rectangulares u ovalados. El doblado plano permite a los diseñadores maximizar las relaciones resistencia-peso mientras empaquetan los componentes de manera eficiente dentro de espacios reducidos para vehículos.
• Construcción y Arquitectura:Los pasamanos, escaleras, parteluces de muros cortina y fachadas metálicas decorativas suelen presentar secciones rectangulares dobladas. El atractivo visual de curvas limpias y sin arrugas es primordial en aplicaciones arquitectónicas.
• Climatización y ventilación:Los sistemas de conductos y de manejo de aire utilizan tubos ovalados planos para mantener un alto flujo de aire mientras se instalan en espacios de techo poco profundos. El doblado de estos perfiles requiere un control preciso para evitar restringir la sección transversal interna.
• Equipo agrícola:Las estructuras de protección contra vuelcos del tractor (ROPS), los marcos de los implementos y los pivotes de riego utilizan tubos rectangulares curvados para mayor durabilidad y una fabricación rentable.
• Mobiliario e interiores de oficina:Los marcos de escritorio, sistemas de estanterías y stands de exhibición modernos aprovechan las líneas limpias de los tubos planos doblados para lograr una estética minimalista con una alta integridad estructural.

En cada uno de estos campos, la dobladora de tubos planos sirve como facilitador de la libertad de diseño, lo que permite a los ingenieros reemplazar las uniones soldadas con secciones curvadas continuas que son más resistentes, livianas y visualmente más atractivas. La versatilidad del equipo significa que incluso los talleres de pequeña escala pueden producir componentes de calidad profesional para estos mercados exigentes.

3. ¿Cuáles son los principales tipos de dobladoras de tubos planos disponibles en la actualidad?

Las máquinas dobladoras de tubos planos se clasifican según su método de actuación, sistema de control y configuración de herramientas. La elección del tipo correcto depende del volumen de producción, el tipo de material y la complejidad del plegado. A continuación se muestra una descripción comparativa de las variantes más comunes.

Dobladoras manualesSon los preferidos por los departamentos de mantenimiento y las instituciones educativas debido a su bajo costo y simplicidad.maquinas hidraulicasofrecen un buen equilibrio entre poder y asequibilidad, lo que los convierte en el caballo de batalla de muchos talleres de fabricación.Dobladoras rotativas CNCrepresentan lo último en tecnología, con la capacidad de almacenar cientos de programas y compensar automáticamente las variaciones de material.Dobladoras de compresión, aunque menos precisos, son extremadamente rápidos y económicos para producir en masa codos simples en tubos de paredes delgadas.

Más allá de estas cuatro categorías, también existen máquinas híbridas que combinan potencia hidráulica con control CNC, ofreciendo lo mejor de ambos mundos. Al seleccionar un tipo, es esencial considerar no sólo la carga de trabajo actual sino también el potencial de expansión futura a geometrías más complejas.

4. ¿Cómo afecta la selección de materiales al proceso de plegado?

El material del tubo es posiblemente el factor más crítico que influye en la calidad del doblado. Las diferentes aleaciones exhiben distintos grados de ductilidad, recuperación elástica y endurecimiento por trabajo, todo lo cual debe tenerse en cuenta en la configuración de flexión. A continuación se muestra un desglose de los materiales comunes y sus características de flexión.

Acero dulce

Material más indulgente; Ofrece buena ductilidad y recuperación elástica predecible. Adecuado para la mayoría de las operaciones de doblado de uso general sin precauciones especiales.

Acero de alta resistencia y baja aleación (HSLA)

Requiere mayores fuerzas de flexión y presenta una mayor recuperación elástica. Se recomienda encarecidamente la compensación CNC para mantener la precisión del ángulo.

Acero inoxidable (austenítico)

Se endurece rápidamente, lo que puede provocar grietas si el radio de curvatura es demasiado estrecho. Utilice velocidades más lentas del ariete, lubricación adecuada y herramientas pulidas para reducir la fricción.

Aleaciones de aluminio (5xxx, 6xxx)

Ligero y resistente a la corrosión, pero propenso a arrugarse y agrietarse. Son esenciales radios de curvatura más grandes (de 3 a 5 veces el ancho del tubo) y ajustes cuidadosos del espacio libre.

Cobre y latón

Altamente dúctil y fácil de doblar, pero las superficies blandas se estropean fácilmente. Los troqueles con acabado fino y el espacio libre adecuado previenen el desgaste y los defectos superficiales.

Además de la aleación, el espesor de la pared juega un papel fundamental. Los muros más gruesos proporcionan una mayor resistencia al colapso pero exigen un mayor tonelaje. Los tubos de pared delgada son susceptibles a pandearse en el radio interior y pueden requerir mandriles internos o matrices limpiadoras especializadas. Una regla general es que el espesor de la pared debe ser al menos el 5% del ancho del tubo para lograr una flexión confiable sin soporte interno.

5. ¿Qué especificaciones clave debería evaluar al elegir una dobladora de tubos planos?

Seleccionar la máquina adecuada implica algo más que igualar el tamaño máximo de tubo. Una evaluación integral debe cubrir los siguientes parámetros, cada uno de los cuales impacta directamente el rendimiento y la longevidad.

1. Capacidad Máxima de Doblez:Esto incluye el ancho, la altura y el grosor de la pared del tubo que la máquina puede manejar. Elija siempre una máquina con al menos un 20 % más de capacidad que la pieza más grande esperada para tener en cuenta variaciones de materiales y demandas imprevistas.
2. Radio de curvatura mínimo:Expresado como un múltiplo del ancho del tubo (por ejemplo, 2×W). Los radios más estrechos requieren herramientas más sofisticadas y una mayor rigidez de la máquina. Para la mayoría de las aplicaciones, un radio de 3×W es un punto de partida seguro.
3. Rango de ángulo de flexión:La mayoría de las máquinas pueden doblarse de 0° a 180°, pero algunas unidades especializadas ofrecen hasta 220° para aplicaciones de sobreflexión. Asegúrese de que la máquina pueda alcanzar los ángulos que necesita sin interferencia de herramientas.
4. Velocidad del ciclo:Medido en segundos por curva, esto afecta el rendimiento de la producción. Las máquinas hidráulicas suelen realizar ciclos en 5 a 15 segundos, mientras que las unidades servoeléctricas pueden lograr entre 2 y 5 segundos para secciones pequeñas.
5. Sistema de control:PLC básico versus CNC completo con programación de pantalla táctil. El CNC ofrece mayor flexibilidad pero conlleva un costo inicial más alto y una curva de aprendizaje más pronunciada.
6. Compatibilidad de herramientas:Compruebe si la máquina utiliza herramientas estándar de la industria o diseños patentados. Las herramientas estandarizadas reducen los tiempos de entrega y los costos de reemplazo de matrices.
7. Requisitos de energía:Las máquinas hidráulicas necesitan una unidad de potencia dedicada (a menudo de 15 a 75 kW), mientras que las máquinas eléctricas funcionan con suministros trifásicos estándar. Considere la infraestructura eléctrica de sus instalaciones.

Una máquina bien elegida no sólo satisfará las necesidades de producción actuales sino que también se adaptará al crecimiento futuro en complejidad de piezas y diversidad de materiales. Es aconsejable involucrar tanto a los ingenieros de producción como al personal de mantenimiento en el proceso de selección para garantizar que el equipo elegido se alinee con las realidades operativas.

6. ¿Cuáles son los defectos de flexión de tuberías planas más comunes y cómo se pueden prevenir?

Incluso con una dobladora de tubos planos de alta calidad, pueden surgir defectos debido a una configuración incorrecta, herramientas desgastadas o inconsistencias en los materiales. Comprender estos modos de falla es el primer paso hacia la prevención. A continuación se detallan los problemas encontrados con más frecuencia y sus soluciones.

• Arrugas en el radio interior:Ocurre cuando la pared interior se comprime más rápido de lo que el material puede acomodar. Causado por una presión insuficiente en el troquel limpiador o un radio de curvatura demasiado ajustado para el espesor de la pared.Prevención:Aumente la fuerza del troquel limpiador, utilice un radio mayor o agregue un mandril para soportar la pared interior.
• Colapso transversal (aplanamiento):Las caras anchas del tubo se hunden hacia adentro, perdiendo integridad estructural. Común con tubos de pared delgada o cuando el troquel de doblado no proporciona un soporte lateral adecuado.Prevención:Utilice un troquel que se ajuste mejor a las dimensiones externas del tubo y considere un troquel de presión que empuje activamente contra la pared exterior durante el doblado.
• Variación de recuperación elástica:Una recuperación elástica inconsistente provoca que las piezas no alcancen el ángulo objetivo, especialmente al doblar aceros o aluminio de alta resistencia.Prevención:Implemente el doblado CNC con retroalimentación de ángulo en tiempo real. Además, asegúrese de que el material provenga de un solo lote con propiedades mecánicas consistentes.
• Arañazos y rozaduras en la superficie:Los rayones se producen cuando el tubo se desliza contra la matriz de doblado o el limpiador. El irritamiento es particularmente problemático con el aluminio y el acero inoxidable.Prevención:Utilice herramientas pulidas, aplique lubricante adecuado y mantenga la holgura adecuada para reducir la fricción.
• Torsión o retorno elástico en el plano:El tubo puede girar ligeramente fuera del plano de flexión, dando como resultado una pieza torcida. Esto suele deberse a una presión de sujeción desigual o herramientas desalineadas.Prevención:Verifique la alineación de la matriz de la abrazadera y asegúrese de que el tubo esté asentado en escuadra antes de cada curvatura.

La inspección regular de las herramientas y la calibración periódica de los sensores de ángulo de la máquina pueden detectar muchos de estos problemas antes de que resulten en piezas desechadas. Documentar los parámetros para cada configuración exitosa también ayuda a solucionar problemas en ejecuciones futuras.

7. ¿Cómo se debe mantener una dobladora de tubos planos para que tenga confiabilidad a largo plazo?

El mantenimiento adecuado es esencial para preservar la precisión y la vida útil de una dobladora de tubos planos. Un régimen proactivo no solo reduce el tiempo de inactividad sino que también garantiza una calidad de plegado constante. Se recomienda el siguiente enfoque paso a paso para la mayoría de las máquinas hidráulicas y CNC.

1. Inspección visual diaria:Verifique si hay fugas de líquido hidráulico, pernos flojos y signos de desgaste en las matrices de sujeción y doblado. Limpie el área de trabajo y elimine las virutas o residuos de metal.
2. Lubricación de piezas móviles:Aplique la grasa o aceite especificado por el fabricante a todos los puntos de pivote, guías deslizantes y el eje del troquel doblador. El exceso de grasa puede atraer suciedad, así que utilice sólo la cantidad recomendada.
3. Mantenimiento del fluido hidráulico:Controle los niveles de líquido y cambie el filtro en los intervalos especificados en el manual. El fluido contaminado es una de las principales causas de fallas de válvulas y bombas.
4. Calibración de sensores de ángulo:Utilice un transportador de precisión o un medidor de ángulo digital para verificar la precisión del ángulo de curvatura de la máquina. Vuelva a calibrar si las desviaciones superan ±0,3°.
5. Inspección de limpiaparabrisas y matrices de presión:Compruebe si hay rayaduras o deformaciones. Los troqueles desgastados se deben rectificar o reemplazar para evitar arrugas y daños a la superficie.
6. Verificación del sistema eléctrico:Para las máquinas CNC, verifique que todos los cables estén seguros, que las paradas de emergencia funcionen correctamente y que el panel de control no muestre códigos de error.
7. Servicio integral anual:Contrate a un técnico certificado para que realice una revisión completa, incluidos los sellos de los cilindros hidráulicos, el desgaste de la bomba y las actualizaciones de software.

Mantener un registro detallado de todas las actividades de mantenimiento (incluidos los cambios de aceite, los reemplazos de matrices y las calibraciones) ayuda a predecir los patrones de desgaste y programar el tiempo de inactividad de manera eficiente. Una dobladora de tubos planos en buen estado puede ofrecer décadas de servicio confiable.

8. ¿Qué le depara el futuro a la tecnología de doblado de tubos planos?

La evolución del doblado de tubos planos está impulsada por la demanda de mayor eficiencia, precisión y sostenibilidad. Los conceptos de la Industria 4.0 se integran cada vez más en las máquinas dobladoras, lo que permite la recopilación de datos en tiempo real y el mantenimiento predictivo. Los sensores integrados en las herramientas monitorean el desgaste y las variaciones de fuerza, enviando información a un sistema central que puede recomendar parámetros de plegado óptimos automáticamente.

Otra tendencia emergente es el uso deaccionamientos servoeléctricosen lugar de la hidráulica tradicional. Estos sistemas consumen menos energía, producen menos ruido y ofrecen una mayor precisión de posicionamiento. Son particularmente atractivos para los fabricantes que buscan reducir su huella de carbono. Además,fabricación aditivaestá comenzando a influir en el diseño de herramientas: los troqueles impresos en 3D con canales de enfriamiento conformados pueden mejorar la gestión térmica durante el doblado a alta velocidad.

La inteligencia artificial también se está abriendo camino en la secuenciación de curvas. Los algoritmos de IA pueden analizar las propiedades del material y el historial de cada lote de tubos para predecir la recuperación elástica con una precisión sin precedentes, lo que reduce las tasas de desechos y el tiempo de configuración. Además,robots colaborativos(cobots) se están combinando con dobladoras de tubos planos para automatizar la carga y descarga, permitiendo a los operadores humanos centrarse en el control de calidad y la optimización de procesos.

A medida que la industria avanza haciagemelos digitales(réplicas virtuales de la celda de doblado física): los ingenieros podrán simular ciclos de producción completos antes de doblar un solo tubo. Esta capacidad acortará drásticamente el tiempo desde el diseño hasta la pieza terminada, haciendo que la fabricación personalizada sea casi tan eficiente como la producción en masa. El futuro del doblado de tubos planos es, sin duda, inteligente, conectado y cada vez más autónomo.

9. Preguntas frecuentes sobre dobladoras de tubos planos
