¿Por qué el alimentador de tubos es el facilitador indiscutible de las líneas de producción de tubos automatizadas?

1. Definición del alimentador de tuberías y su función en la fabricación moderna

ElAlimentador de tuboses un equipo especializado diseñado para entregar de forma automática o semiautomática materiales tubulares, como tubos de cobre, tubos de hierro, tubos de aluminio y tubos de acero inoxidable, a maquinaria de procesamiento posterior, incluidas máquinas de corte, prensas formadoras y equipos de soldadura. Básicamente, el alimentador de tuberías sirve como interfaz crítica entre el almacenamiento de materia prima y el proceso de producción, asegurando que los tubos se presenten al equipo de procesamiento con la orientación, el espaciado y la velocidad correctos para mantener un flujo de producción continuo y eficiente.

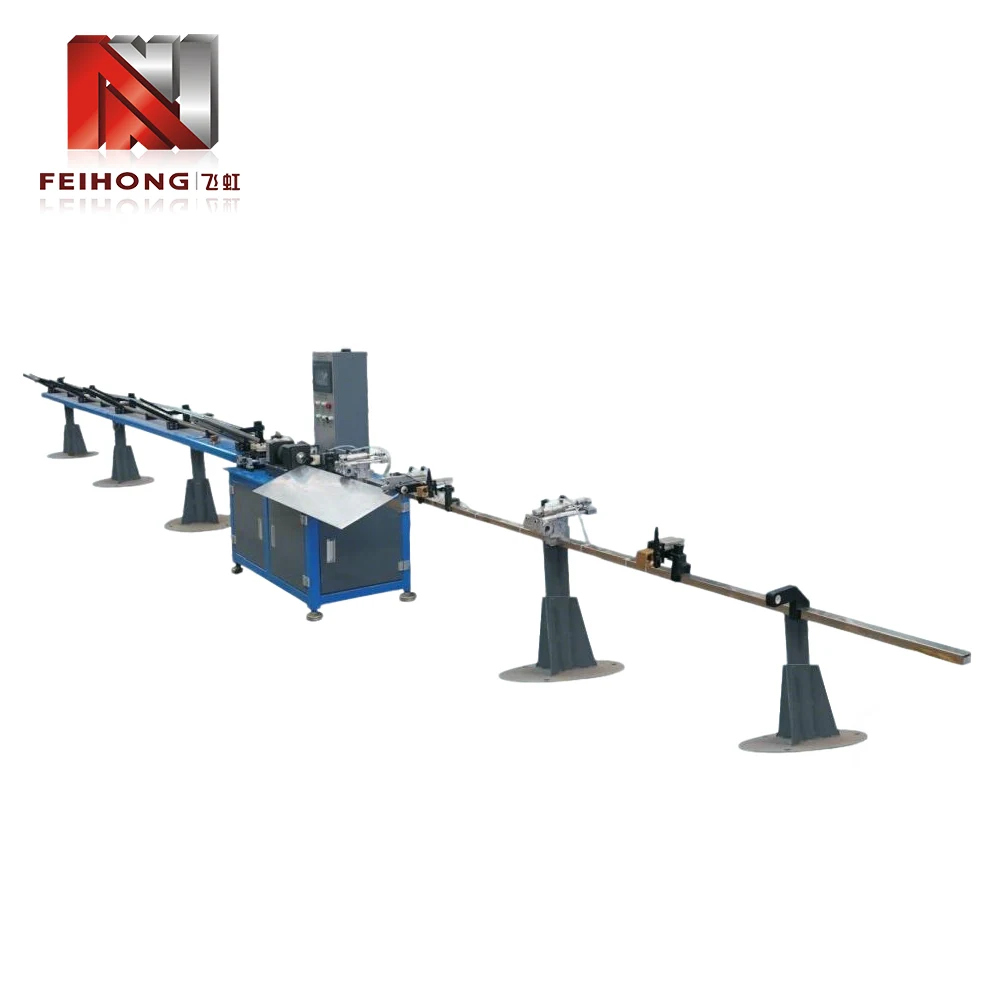

Un alimentador de tubos totalmente automático integrado con una máquina cortadora de alta velocidad en un entorno de producción moderno.

En los entornos de fabricación tradicionales, la alimentación de tuberías era una operación manual: los operadores tomaban tubos individuales, los colocaban en la máquina cortadora o procesadora y retiraban las piezas terminadas. Este enfoque no sólo requería mucha mano de obra sino que también introdujo una variabilidad significativa en la velocidad y la calidad de la producción. El alimentador de tuberías elimina estas ineficiencias al automatizar el proceso de manejo de materiales, lo que permite una alimentación consistente y repetible que respalda la producción de alto volumen con una mínima intervención humana.

La importancia del alimentador de tubos va más allá del simple ahorro de mano de obra. En la fabricación moderna, donde dominan los principios de producción justo a tiempo y fabricación ajustada, la capacidad de mantener un flujo constante e ininterrumpido de material hacia los equipos de procesamiento es esencial para lograr un rendimiento óptimo. El alimentador de tubos logra esto mediante una combinación de precisión mecánica, control electrónico y detección inteligente, lo que lo convierte en la piedra angular de las líneas automatizadas de procesamiento de tubos en múltiples industrias.

2. La evolución tecnológica de los equipos de alimentación de tuberías

El viaje desde el manejo manual de tuberías hasta los sofisticados alimentadores de tuberías de hoy refleja la trayectoria más amplia de la automatización industrial. Comprender esta evolución proporciona un contexto esencial para apreciar las capacidades de los sistemas modernos de alimentación de tuberías.

2.1 La era del manejo manual de tuberías

En los primeros días del procesamiento de tubos y tuberías, todo el manejo de materiales se realizaba manualmente. Los trabajadores recuperaban tubos individuales de los estantes de almacenamiento, los llevaban a máquinas cortadoras o formadoras y los introducían manualmente en el equipo de procesamiento. Este enfoque estaba inherentemente limitado por factores humanos: fatiga, inconsistencia y la incapacidad de mantener una tasa de alimentación constante durante turnos largos. Además, la manipulación manual planteaba importantes riesgos para la seguridad, especialmente cuando se trabajaba con tubos pesados ​​o con bordes afilados.

2.2 La introducción de sistemas de alimentación mecanizados

Los primeros sistemas de alimentación mecanizados aparecieron a mediados del siglo XX y normalmente utilizaban transportadores de rodillos simples o mecanismos accionados por cadenas para mover tuberías a lo largo de una línea de producción. Estos primeros sistemas reducían parte del esfuerzo manual pero aún requerían la intervención del operador para la carga y el posicionamiento. Carecían de un control preciso sobre la longitud y el tiempo de avance, lo que limitaba su eficacia para aplicaciones de alta precisión.

2.3 El auge de los alimentadores de tuberías controlados por computadora

Con la llegada de los controladores lógicos programables (PLC) y la tecnología de servomotores en las décadas de 1980 y 1990, los alimentadores de tuberías experimentaron una transformación espectacular. Los sistemas controlados por computadora podrían regular con precisión la longitud, la velocidad y la aceleración del avance, lo que permitiría la colocación consistente de tubos para operaciones de corte o formado. La integración de interfaces hombre-máquina (HMI) permitió a los operadores establecer parámetros y monitorear el rendimiento fácilmente, lo que redujo el tiempo de configuración y mejoró la efectividad general del equipo.

2.4 El alimentador de tuberías moderno: inteligencia y conectividad

Los alimentadores de tuberías actuales son dispositivos altamente sofisticados que incorporan sensores, registro de datos y protocolos de comunicación para la integración con sistemas de automatización de toda la fábrica. Los alimentadores de tuberías modernos pueden ajustarse automáticamente a las variaciones en el diámetro del tubo, el espesor de la pared y la composición del material, lo que garantiza un rendimiento de alimentación óptimo en condiciones cambiantes. También cuentan con capacidades de mantenimiento predictivo, que alertan a los operadores sobre posibles problemas antes de que provoquen un tiempo de inactividad.

Esta evolución ha establecido el alimentador de tuberías como un habilitador fundamental de la fabricación avanzada, lo que permite a las empresas alcanzar tasas de producción más altas, calidad mejorada y mayor flexibilidad para responder a las demandas de los clientes.

3. Componentes básicos y principios operativos

Comprender la arquitectura interna de un alimentador de tuberías es esencial para seleccionar el equipo adecuado para una aplicación determinada y para un mantenimiento y resolución de problemas efectivos. Si bien los diseños varían entre los fabricantes, la mayoría de los alimentadores de tuberías comparten un conjunto común de componentes principales.

3.1 Mecanismo de carga

El mecanismo de carga es responsable de recibir los tubos sin procesar desde un bastidor de almacenamiento o transportador y presentarlos al sistema de alimentación. Dependiendo del diseño, la carga puede ser manual, semiautomática o totalmente automática. Los sistemas de carga automáticos suelen utilizar un dispositivo de elevación que eleva un haz de tubos y les permite rodar individualmente sobre una pista de alimentación.

3.2 Sistema de accionamiento de alimentación

El sistema de accionamiento de alimentación mueve el tubo hacia la estación de procesamiento. Por lo general, esto implica un conjunto de rodillos motorizados o una disposición de rodillos de presión impulsados ​​por un servomotor. El servomotor proporciona un control preciso sobre la velocidad y la longitud de alimentación, lo que permite que el alimentador de tubos se adapte a diferentes diámetros de tubos y requisitos de procesamiento.

3.3 Componentes de guía y alineación

Para garantizar que el tubo ingrese correctamente a la máquina procesadora, el alimentador de tubos incorpora rodillos guía, placas de alineación laterales y dispositivos enderezadores. Estos componentes evitan torceduras, flexiones o desalineaciones que podrían provocar defectos de procesamiento.

3.4 Sistema de control

Los alimentadores de tuberías modernos están equipados con un controlador lógico programable (PLC) y una pantalla táctil HMI fácil de usar. El sistema de control gestiona los parámetros de alimentación, monitorea los sensores y se comunica con los equipos ascendentes y descendentes. Muchos sistemas también incluyen capacidades de monitoreo remoto para la gestión de producción centralizada.

3.5 Sensores y dispositivos de retroalimentación

Una variedad de sensores, incluidos interruptores de proximidad, sensores fotoeléctricos y codificadores, brindan información en tiempo real sobre la posición del tubo, la longitud de alimentación y el estado del sistema. Esta retroalimentación permite un control de circuito cerrado, lo que garantiza una precisión de alimentación constante y una detección temprana de anomalías.

Juntos, estos componentes forman un sistema robusto que puede manejar una amplia variedad de tamaños y materiales de tubos manteniendo altos niveles de precisión y confiabilidad.

4. Alimentadores de tubos completamente automáticos versus semiautomáticos

Los alimentadores de tuberías se clasifican en términos generales en dos tipos: completamente automáticos y semiautomáticos. La elección entre estas configuraciones depende del volumen de producción, la disponibilidad de mano de obra y las consideraciones presupuestarias.

4.1 Alimentadores de tubos completamente automáticos

Los alimentadores de tubos completamente automáticos requieren una mínima intervención del operador. Cuentan con carga automática desde un cargador o paquete, alimentación continua de tubos individuales y expulsión automática de piezas terminadas. Estos sistemas son ideales para entornos de producción de gran volumen donde la consistencia y la velocidad son primordiales. El papel del operador se limita a monitorear el sistema, ajustar los parámetros a través de la HMI y reponer el suministro de materia prima.

Los alimentadores totalmente automáticos avanzados también pueden integrarse con equipos posteriores, como máquinas biseladoras, unidades de roscado y estaciones de soldadura, creando una celda de producción totalmente automatizada.

4.2 Alimentadores de tubos semiautomáticos

Los alimentadores de tubos semiautomáticos requieren que un operador cargue cada tubo manualmente en el mecanismo de alimentación. Luego, el alimentador se encarga del posicionamiento preciso y del avance del tubo hasta la estación de procesamiento. Este tipo de alimentador es adecuado para producción de menor volumen o para aplicaciones donde los tubos vienen en diferentes longitudes o tamaños que son difíciles de automatizar. Los alimentadores semiautomáticos suelen ser más asequibles y fáciles de mantener que las unidades totalmente automáticas.

4.3 Comparación de capacidades

La siguiente tabla resume las diferencias clave entre los dos tipos:

Ambos tipos tienen su lugar en la fabricación moderna y la decisión a menudo depende de un análisis cuidadoso de los requisitos de producción y el rendimiento de la eficiencia operativa.

5. Compatibilidad de materiales y ámbito de aplicación

ElAlimentador de tubosestá diseñado para manejar una amplia gama de materiales tubulares, lo que lo hace versátil en múltiples industrias.

5.1 Tipos de materiales

Los alimentadores de tuberías se utilizan comúnmente con:

• Tuberías de cobre:Utilizado en sistemas HVAC, plomería y refrigeración.
• Tuberías de acero (carbono, inoxidable, galvanizado):Utilizado en construcción, sistemas de escape de automóviles y aplicaciones estructurales.
• Tuberías de aluminio:Utilizado en la industria aeroespacial, intercambiadores de calor automotrices y estructuras livianas.
• Tubos de plástico y compuestos:Utilizado en procesamiento químico y telecomunicaciones.
• Tubos de aleación:Utilizado en aplicaciones de alta temperatura y alta presión.

El alimentador de tubos debe estar equipado con componentes de guía y agarre adecuados para adaptarse al acabado de la superficie, la dureza y el peso del material específico que se está procesando.

5.2 Rangos de longitud y diámetro del tubo

Los alimentadores de tuberías modernos están disponibles en una variedad de tamaños, con capacidades que van desde tuberías de pequeño diámetro (6 mm) hasta tuberías de gran diámetro (hasta 150 mm o más). La longitud de alimentación también es ajustable, y algunos sistemas son capaces de alimentar longitudes superiores a los 10 metros.

5.3 Industrias de aplicaciones clave

La versatilidad de los alimentadores de tubos los hace imprescindibles en los siguientes sectores:

• Automotor:Producción de tubos de escape, líneas de frenos, líneas de combustible y tubos estructurales.
• Climatización y refrigeración:Fabricación de intercambiadores de calor, serpentines condensadores y líneas de refrigerante.
• Construcción e Infraestructura:Fabricación de andamios, pasamanos y soportes estructurales.
• Aeroespacial:Producción de tubos hidráulicos, líneas de combustible y componentes estructurales.
• Energía Renovable:Fabricación de marcos de paneles solares, piezas estructurales de turbinas eólicas y tuberías geotérmicas.

Cada industria impone exigencias específicas al alimentador de tubos, como operación de alta velocidad para líneas automotrices o precisión extrema para aplicaciones aeroespaciales. El diseño modular de los alimentadores de tuberías modernos permite personalizarlos para estos diferentes requisitos.

6. Integración con sistemas de corte y conformado

Un alimentador de tuberías rara vez funciona de forma aislada; Por lo general, forma parte de una línea de producción que incluye equipos de corte, conformado, biselado o soldadura. La integración adecuada es crucial para lograr un flujo de materiales fluido y maximizar la productividad general.

6.1 Sincronización con máquinas cortadoras

En una línea de corte típica, el alimentador de tubos hace avanzar el tubo a una longitud predeterminada, luego se detiene mientras una máquina cortadora (a menudo una sierra circular de alta velocidad o una cortadora láser) realiza el corte. Luego, el alimentador avanza el siguiente segmento. Esta operación sincrónica requiere una comunicación precisa entre el controlador del alimentador y el sistema de control de la máquina de corte, a menudo a través de una interfaz de bus de campo como Profinet o EtherCAT.

6.2 Coordinación con equipos de conformado y acabado final

Para aplicaciones que requieren doblar, abocardar o roscar tubos, el alimentador de tubos debe entregar el tubo a la estación de formación en la orientación correcta y en el momento adecuado. Los sistemas avanzados incorporan un posicionamiento servocontrolado que puede girar el tubo a un ángulo específico antes de que entre en el troquel de formación, lo que permite operaciones complejas de varios pasos.

6.3 Integración con apiladores y transportadores

Después del procesamiento, los tubos terminados generalmente se retiran mediante un sistema apilador o transportador. El sistema de control del alimentador de tuberías puede coordinarse con estos dispositivos aguas abajo para garantizar una transferencia fluida y evitar cuellos de botella.

6.4 Papel de la interfaz hombre-máquina (HMI)

La HMI sirve como punto central para configurar y monitorear todo el sistema integrado. Los operadores pueden ingresar las longitudes de corte deseadas, las velocidades de avance y otros parámetros, y la HMI muestra el estado, las alarmas y los recuentos de producción en tiempo real. Las HMI modernas suelen incluir interfaces de pantalla táctil y gráficos intuitivos, lo que simplifica la operación y reduce la curva de aprendizaje para los nuevos operadores.

7. Mantenimiento, confiabilidad y consideraciones operativas

Para garantizar una larga vida útil y un rendimiento constante, es esencial realizar un mantenimiento regular del alimentador de tuberías. Se recomiendan las siguientes prácticas:

7.1 Programa de mantenimiento preventivo

Un programa de mantenimiento preventivo estructurado debe incluir:

• Controles diarios:Inspeccione el estado del rodillo, verifique si hay ruidos o vibraciones inusuales y verifique las lecturas de HMI.
• Mantenimiento semanal:Lubrique las piezas móviles, limpie los sensores y verifique la alineación de los componentes guía
• Inspecciones mensuales:Verifique la tensión de la correa o cadena, pruebe las funciones de parada de emergencia y revise el historial de alarmas
• Servicio trimestral:Realice una inspección en profundidad de servomotores, cajas de cambios y conexiones del sistema de control.
• Revisión anual:Reemplace piezas de desgaste como rodillos, cojinetes y correas de transmisión, y recalibre los dispositivos de retroalimentación

7.2 Problemas comunes y solución de problemas

Algunos problemas operativos típicos incluyen:

• Longitud de alimentación inconsistente:A menudo causado por desalineación del codificador, deslizamiento de los rodillos o componentes de transmisión desgastados.
• Marcas en la superficie del tubo:Debido a rodillos guía sucios o dañados
• Desalineación del tubo que ingresa a la máquina procesadora:Generalmente debido a guías desgastadas o ajuste inadecuado
• Errores de comunicación entre alimentador y máquina cortadora:Normalmente se resuelve comprobando los cables y los parámetros del programa PLC.

7.3 Funciones de seguridad

Los alimentadores de tuberías modernos están equipados con múltiples funciones de seguridad, incluidas cortinas de luz, botones de parada de emergencia y dispositivos de seguridad que impiden el funcionamiento cuando las protecciones están abiertas. La formación adecuada sobre estos sistemas de seguridad es esencial para todos los operadores.

7.4 Maximizar el tiempo de actividad y la confiabilidad

Para maximizar la confiabilidad, los fabricantes recomiendan utilizar repuestos originales, mantener un stock de repuestos críticos y mantener un ambiente de trabajo limpio. Además, las actualizaciones de software proporcionadas por el fabricante del equipo pueden mejorar el rendimiento y agregar nuevas funciones.
